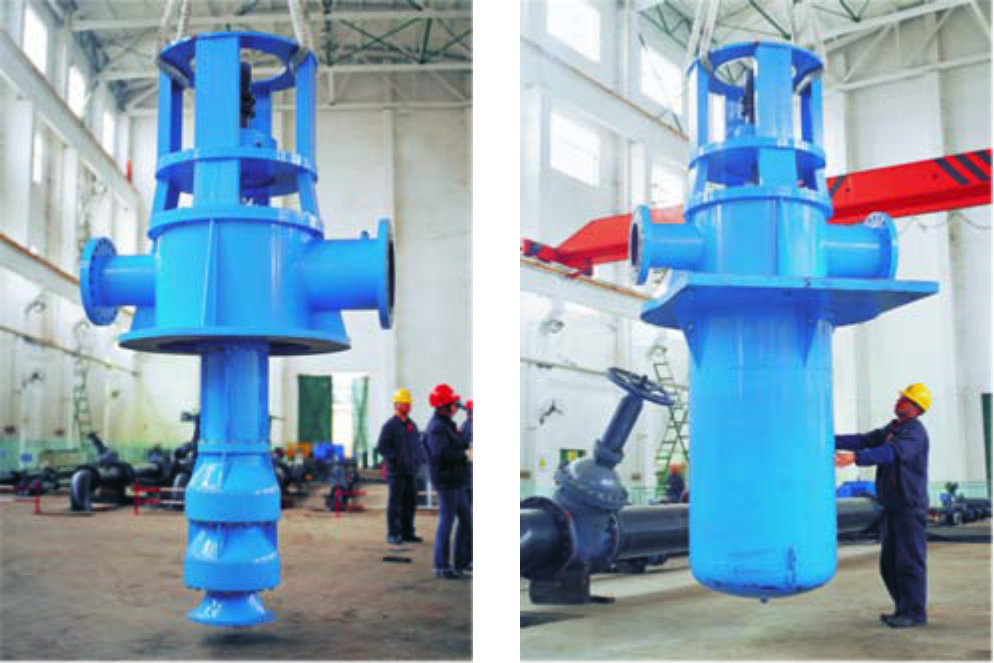

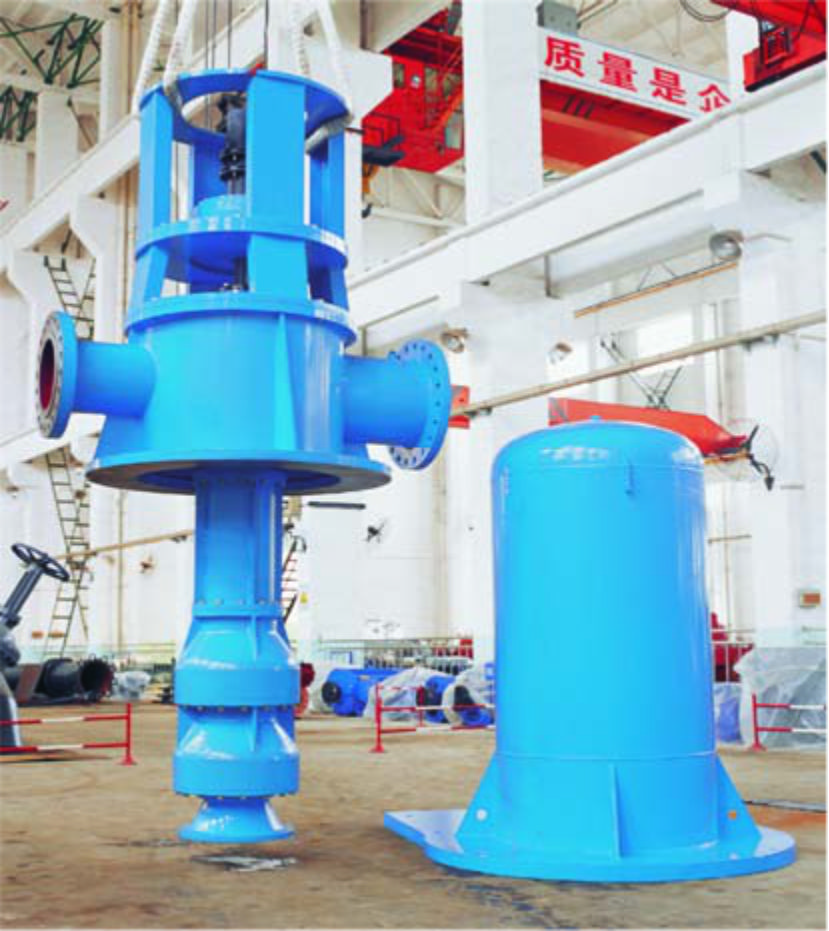

立式筒袋泵為多級、徑向剖分式，并配有外殼。首級葉輪一般為吸入式葉輪。軸向力由向心推力球軸承承受。壓差較大的情況 下，由平衡鼓裝置平衡軸向力。外殼僅承受入口壓力，外殼的長度以及泵的安裝深度取決于對NPSH汽蝕性能的要求。
泵若安裝在容器上或于管道法蘭連接，可不裝外殼。
軸承潤滑釆用稀油潤滑，帶有獨立的內循環自動潤滑系統。流體動力徑向滑動軸承位于泵的入口端。泵在一定安裝深度情況下，泵軸帶 有中間支承，其支承用液體潤滑。軸封采用的形式有：?jiǎn)味嗣鏅C(jī)械密封，串聯式機械密封。并帶有冷卻、沖洗或密封液系統。
吸入管和排出管的位置在安裝法蘭的上部，互成180度，其它的布局方式也是可以的。
電動機通過撓性聯軸器驅動泵運轉。從驅動端方向看，泵逆時針旋轉。
