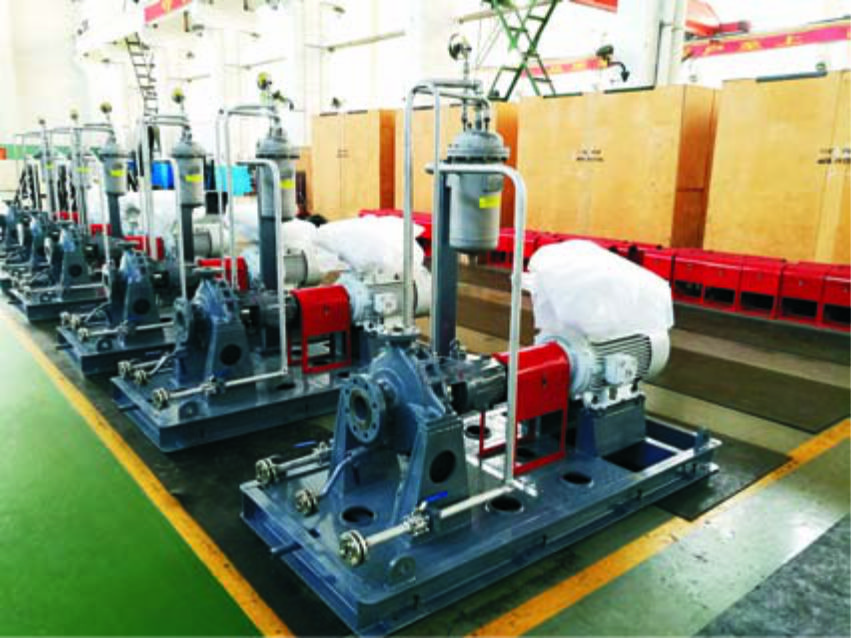

該泵為單級、臥式、徑向剖分式泵；
泵體釆用中心支撐，內部流道為環形流道，中間頂出口，泵體與葉輪之間增加導葉，導葉通過螺栓固定在泵蓋上；

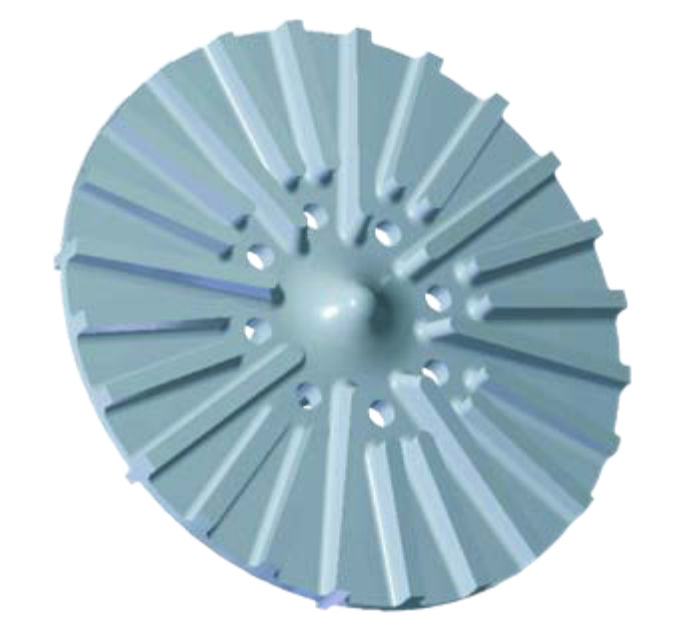

葉輪采用前半開式葉輪，帶背葉片和平衡孔平衡軸向力；葉片采用直葉片，長短葉片交錯布置；葉輪與軸用螺紋連接，不設葉輪螺母。 密封系統可以根據工況要求配置填料密封、單端面、雙端面、串聯機械密封。
